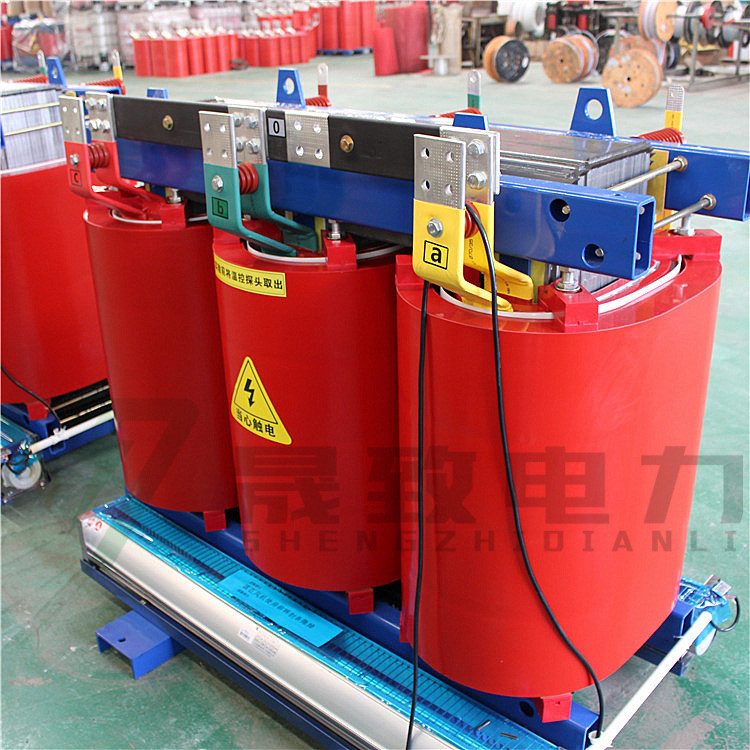

如何防止干式變壓器被雷電損壞損壞分布簡單地認為是由閃電波進入高壓繞組引起的。事實上,這種理解具有片面性。理論分析和實際試驗表明,配電誘發雷擊事故的主要原因是配電系統暴露在雷電時“正負轉換”的過電壓和逆變過電壓損壞。事故特別嚴重?,F(xiàn)在我們分析正向和反向轉換過電壓的發展過程,并討論配電變壓器的防雷。 1.正負轉換過電壓1.1正轉換過電壓當?shù)蛪簜?cè)線被雷擊時,雷電流通過中性點接地裝置侵入低壓繞組,接地電流Ijd在接地電阻Rjd上產生電壓降。該壓降導致低壓側的中性點電位急劇上升。它在低壓繞組中疊加過電壓,危及低壓繞組。同時,該電壓通過高壓繞組和低壓繞組的電磁感應升高到高壓側,與高壓繞組的相電壓疊加,在高壓繞組中引起危險的過電壓。

這種現象的發生是因?yàn)榈蛪豪@組受到雷電過電壓并通過電磁感應轉換為高壓側,導致高壓繞組的過電壓稱為“正變化”過電壓。 1.2反向轉換過電壓當高壓側線被雷擊時,雷電流通過高壓側避雷器放電到地,接地電流Ijd在接地電阻Rjd上產生電壓降。該壓降作用于低壓側中性點,而低壓側出口線相當于此時通過電阻器接地。
因此,大部分電壓施加到低壓繞組。此外,通過電磁感應,該電壓降以可變比率上升到高壓側,并且疊加在高壓繞組的相電壓上,導致高壓繞組中的過電壓引起擊穿事故。這種現象是由高壓側的雷擊,作用于低壓側,并通過電磁感應轉換為高壓側引起的,導致高壓繞組的過電壓現象稱為“逆轉換過電壓”。 。
