　　1、地埋式箱變的結構特點

　　1.1 結構

　　地埋式箱變主要由地埋式變壓器和箱式戶外開關設備組成。地埋式變壓器是由變壓器、高壓負荷開關、熔斷器等組合在一起的一種新型的緊湊型的變電設備，它安裝在地坑中，不占用地表空間，而且能在一段時間內浸沒在水中運行。箱式戶外開關設備為戶外開關設備為一體的混合結構，安裝在地面。箱體內部為戶外高低壓配電柜，具有占地少、不影響地面建筑設施等。

　　1.2 結構特點

　　1.2.1 地下式組合變壓器

　　地埋式箱變采用的地下式組合變壓器具有以下特點：

　　(1)箱體采用不銹鋼制作、全密封，防護等級達IP68，可浸入水中運行。

　　(2)高低壓進出線采用防水全密封、全絕緣、全屏蔽的接線方式，運行更加安全。

　　(3)采用環烷基變壓器油，確保具有良好的散熱能力，

　　(4)可采用非晶合金鐵心，節能效果顯著。

　　(5)絕緣耐熱等級高，環保。

　　(6)后備及插入式熔斷器，給予變壓器更安全的保護。

　　(7)負荷開關具有二、三、四位置形式，適用于多種供電系統。

　　1.2.2 預制式地坑基礎

　　地埋式箱變的地坑基礎在工廠預制，預制的地坑基礎具有以下特點：

　　(1)地坑基礎可采用6mm以上鋼板預壓成型，全密封結構，確保地表水及其它雜物不能進入地坑內：也可采用預制式鋼筋混凝土結構，采用先進的防水技術處理，確?；A不滲漏，

　　(2)地坑底部設置有集水池，并可以安裝自動排水系統控制的潛水泵。

　　(3)地坑內安裝有高低壓電纜安裝支架，方便電纜安裝固定。

　　(4)地坑內安裝有防水照明燈，方便檢修。

　　(5)基礎頂蓋設有可打開的檢修孔。

　　1.2.3 箱式戶外開關設備

　　(1)開關設備的保護外殼采用箱式結構，外殼的兩門可全角度打開，并有氣動彈簧支撐定位，便于開關設備的操作和維護。

　　(2)箱變設有隔熱層，具有良好的隔熱作用。

　　(3)開關設備采用雙層門結構，防護等級達到國家標準。

　　(7)隱藏在箱變內的風機可以自動對地坑基礎內進行排風和送風來降低溫度。

　　1.3　防水和散熱

　　1.3.1 地埋變的防水處理

　　地埋式箱變的地下式組合變壓器雖然允許浸沒在水中運行，但為了地下式變壓器的長期安全可靠運行，地坑基礎內的防水及排水必須進行周全的考慮和設計。

　　對于地下水位較低(低于地坑基礎底部)的地區，采用預制式地坑結構，地坑頂部通風孔具備有效的通風和防雨能力，地坑基礎底部鋪設走水砂卵石，水可以直接滲入地下，對于地下水位較高(高于地坑基礎底部)的地區，采用預制全封閉混凝土地坑結構，防止地表水流入及地下水滲入地坑內。

　　1.3.2　地埋變的散熱

　　地埋式箱變主要從以下幾個方面保證地下式變壓器的溫升和散熱：

　　(1)地下式變壓器采用S11系列低損耗產品或非晶合金鐵心的產品，空載損耗及負載損耗都有很大程度的降低，所以發熱量低。

　　(2)變壓器的耐熱等級高，具有較大的溫升裕度，也提高了變壓器的過負荷能力。

　　(3)在配電箱與基礎地坑之間，設置了進風及出風風機，當?shù)叵率浇M合變壓器的溫升達到設定值時進行強送/排風降溫，保證地下式變壓器的正常進行。

　　2　地埋式箱變的技術優點

　　2.1 高可靠性

　　地埋式箱變所選用的地埋式變壓器箱體外殼采用防腐不銹鋼制作，全密封，高低壓進出線采用防水全密封、全絕緣、全屏蔽的接線方式。保證了地埋式變壓器的防腐和密封能力，整體防護等級達到IP68，可短時浸沒在水中運行。

　　高壓配置插入式和后備熔斷器，在變壓器發生故障時，可迅速切斷，不影響整體線路。

　　變壓器地坑基礎設計和制作時進行了防水及排水考慮，頂部通風孔具備有效的防雨防水功能，側部及底部用特種防水材料處理，滲水不能侵入，在底部安裝有受自動排水系統控制的潛水泵。

　　地埋式箱變可以浸沒在水中運行，可抵御洪澇災害，所有各項措施保證地埋變20年的使用壽命，可以免維護、免檢修，有效提高了供電系統的可靠性。

　　2.2 自動化程度高

　　地埋式箱變可通過采用GPRS無線網絡技術的地下式變壓器綜合操控裝置，向控制中心或設備管理人員報告地下式組合變壓器和低壓設備的運行狀況，還可以實現遙遠控制以及對高壓斷路器實行電操，極大的方便了對地下式組合變壓器的操控和使用。

　　3、地埋式箱變的市場與技術潛力與優勢

　　3.1 市場的潛力

　　地埋式箱變因其具有組合靈活、便于運輸、遷移、安裝方便、施工周期短、運行費用低、占地面積小、無污染、免維護等優點，被廣泛應用于城市小型變配電站、路燈及流動作業用變電站的建設與改造，因其易于深入負荷中心，減少供電半徑，提高末端電壓質量，特別適用于城市道路照明及電網改造。

　　3.2 與普通箱變的比較

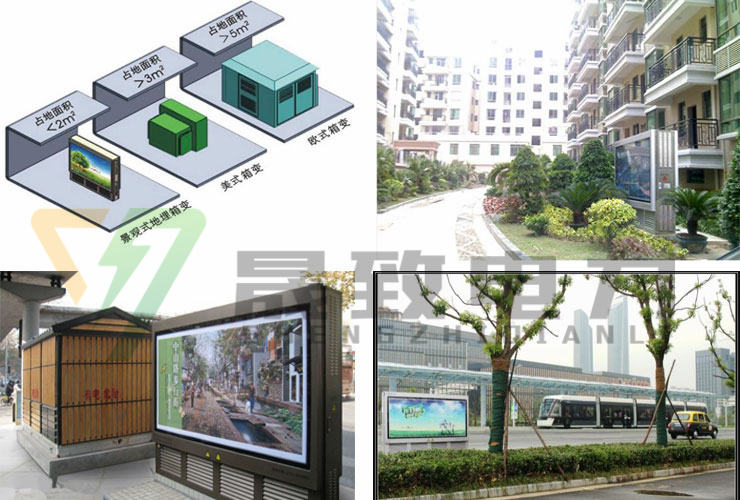

　　一般的箱變占地面積較大，難以很好地與環境協調。特別是在一些高檔的生活小區新建道路，雜處在小區和道路上的配電設施或箱式變電站不能與小區和道路環境相協調，影響到小區和道路整體的美觀，甚至會影響到道路的市容景觀。

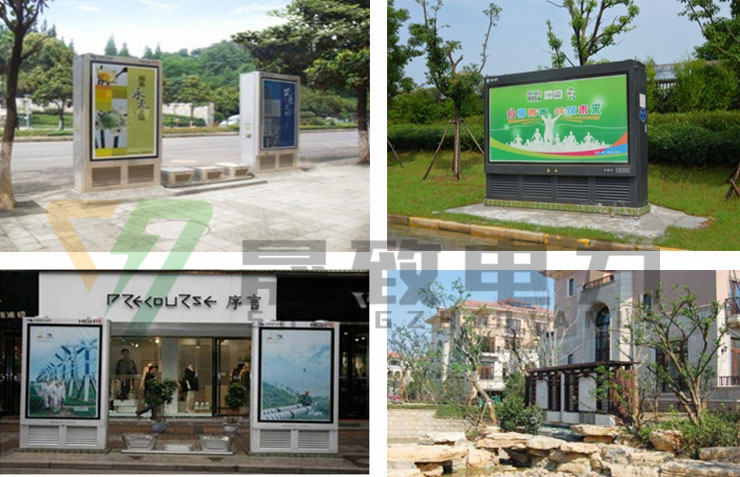

　　而地埋式箱變因為變壓器安裝在地下，不影響周圍環境，安裝在地面的配電箱體積小，很容易與周圍環境相協調。如在生活小區里，地面的配電箱可以與小區綠化配套，成為小區景致的一部分。地面上的配電箱同時可以設計成廣告燈箱。
