干式變壓器和油浸式變壓器的優缺點

　　價格上干變比油變貴。

　　容量上，大容量的油變比干變多。

　　在綜合建筑內(地下室、樓層中、樓頂?shù)?和人員密集場所 需使用干變。油變采用在獨立的變電場所。

　　箱變內變壓器一般采用箱變。戶外臨時用電一般采用油變。

　　在建設時根據空間來選擇干變和油變，空間較大時可以選擇 油變，空間較為擁擠時選擇干變。

　　區域氣候比較潮濕悶熱地區，易使用油變。如果使用干變的 情況下，必須配有強制風冷設備。

　　干式變壓器和油浸式變壓器的區別

　　1、外觀

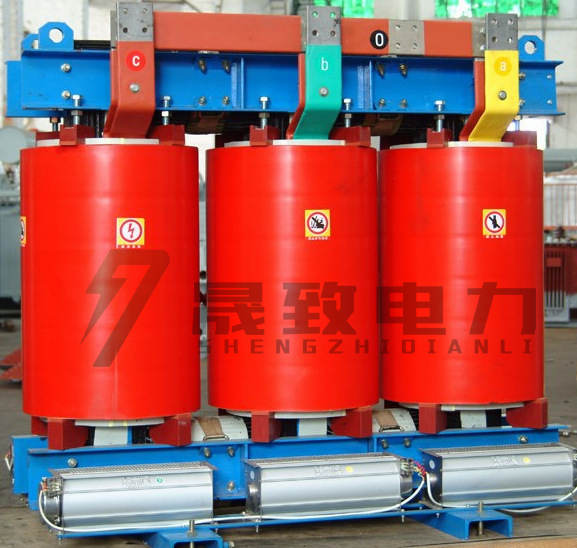

　　封裝形式不同，干式變壓器能直接看到鐵芯和線圈， 而油式變壓器只能看到變壓器的外殼;

　　2、引線形式不同

　　干式變壓器大多使用硅橡膠套管，而油式變壓器大部分使用 瓷套管;

　　3、容量及電壓不同

　　干式變壓器一般適用于配電用，容量大都在1600KVA以下， 電壓在10KV以下，也有個別做到35KV電壓等級的;而油式變 壓器卻可以從小到大做到全部容量，電壓等級也做到了所有 電壓;我國正在建設的特高壓1000KV試驗線路，采用的一定 是油式變壓器。

　　4、絕緣和散熱不一樣

　　干式變壓器一般用樹脂絕緣，靠自然風冷，大容量靠風機冷 卻，而油式變壓器靠絕緣油進行絕緣，靠絕緣油在變壓器內 部的循環將線圈產生的熱帶到變壓器的散熱器(片)上進行 散熱。

　　5、適用場所

　　干式變壓器大多應用在需要“防火、防爆”的場所，一般大 型建筑、高層建筑上易采用;而油式變壓器由于“出事”后 可能有油噴出或泄漏，造成火災，大多應用在室外，且有場 地挖設“事故油池”的場所。

　　6、對負荷的承受能力不同

　　一般干式變壓器應在額定容量下運行，而油式變壓器過載能 力比較好。

　　7、造價不一樣

　　對同容量變壓器來說，干式變壓器的采購價格比油式變壓器 價格要高許多。

　　干式變壓器型號一般開頭為SC(環氧樹脂澆注包封式)、 SCR(非環氧樹脂澆注固體絕緣包封式)、SG(敞開式)

　　干式變壓器與油浸式變壓器的區別*

　　“當然相同的是都是電力變壓器，都會有作磁路的鐵芯， 作電路的繞組。而最大的區別是在“油式”與“干式”。也 就是說兩者的冷卻介質不同，前者是以變壓器油(當然還有 其它油如β油)作為冷卻及絕緣介質，后者是以空氣或其它 氣體如SF6等作為冷卻介質。油變是把由鐵芯及繞組組成的 器身置于一個盛滿變壓器油的油箱中。干變常把鐵芯和繞組 用環氧樹脂澆注包封起來，也有一種現在用得多的是非包封 式的，繞組用特殊的絕緣紙?jiān)俳n專用絕緣漆等，起到防止 繞組或鐵芯受潮。(又因?yàn)閮烧咭蚬に?、用途、結構方面的 分類方法不同派生出不同的類別，所以我們從狹義的角度來 說)

　　就產量和用量來說，目前干變電壓等級只作到35kV,容量相 對油變來說要小，約作到2500kVA.又由于干變制造工藝相對 同電壓等級同容量的油變來說要復雜，成本也高。所以目前 從用量來說還是油變多。但因干變的環保性，阻燃、抗沖擊 等等優點，而常用于室內等高要求的供配電場所，如賓館、 辦公樓、高層建筑等等。如果你只是變壓器用戶，了解這些 應該夠了”

　　各有各的優缺點，油變造價低、維護方便，但是可燃、可爆 。干變由于具有良好的防火性，可安裝在負荷中心區，以減 少電壓損失和電能損耗。但干變價格高，體積大，防潮防塵 性差，而且噪音大。

　　從外表上是比較好區分的;

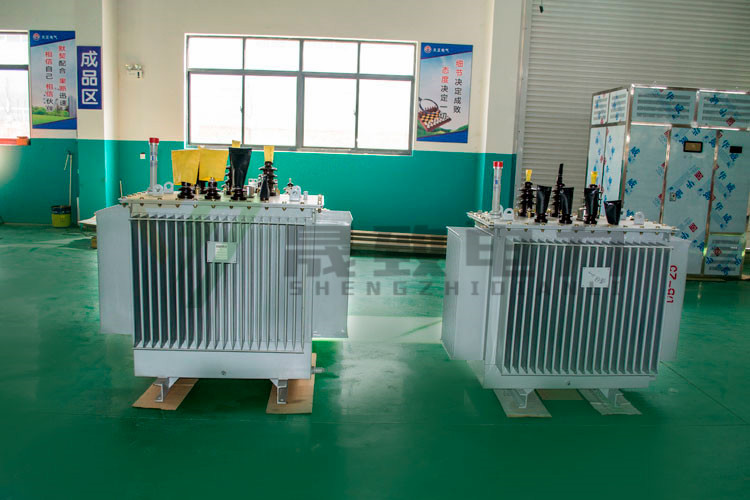

　　油浸式變壓器與干式變壓器的最大區別就是有沒有“油”， 而由于油是液體，具有流動性，油浸式變壓器就一定是有外 殼的，外殼內部是變壓器油，油中浸泡著變壓器的線圈，從 外面是看不到變壓器的線圈的;而干式變壓器沒有油，就不 用外殼了，能直接看到變壓器的線圈;還有一個特性就是油 浸式變壓器上面有油枕，內部存放著變壓器油，但現在新式 油浸變壓器也有不帶油枕的變壓器生產;

　　油浸式變壓器為了散熱方便，也就是為了內部絕緣油的流動 散熱方便，在外部設計了散熱器，就象散熱片一樣，而干式 變壓器卻沒有這個散熱器，散熱靠變壓器線圈下面的風機， 該風機有點象家用空調的室內機;

　　油浸式變壓器由于防火的需要，一般安裝在單獨的變壓器室 內或室外，而干式變壓器肯定安裝在室內，一般情況下安裝 在低壓配電室內，和低壓配電柜并排安裝。
