景觀式地埋箱變符合城市生態設計理念，占地面積小，美化環境，適用于城市交通主干道、住宅小區、機場、車站、高速公路等場所。將成為城市配網設備的改造趨勢。

　　地埋式變壓器主要技術參數及性能

　　1、型號及規格：YBD12--30～1000/10

　　2、額定電壓：高壓 6/10kV，低壓 0.4kV

　　3、容量范圍：30～1000kVA

　　4、頻率：50H

　　5、相數：三相

　　6、聯結組標號：Dyn11

　　7、短路阻抗電壓：4%-4.5%

　　8、絕緣水平：

　　原邊工頻耐壓：35kV

　　原邊沖擊耐壓：75Kv

　　副邊工頻耐壓：5Kv

　　9、損耗：

　　達到國標 S11 系列(硅鋼片鐵心)

　　達到國標 S15 系列(非晶合金鐵心)

　　10、外殼防護等級：IP68

　　11、聲級：小于或等于 50db

　　12、使用環境：地下室或地坑內

　　13、高壓連接件：進口插入式密封肘頭

　　低壓連接件：美國 3M 防水密封材料

　　14、箱體結構：

　　箱體外殼為整體型，采用防腐不銹鋼制作。

　　景觀式地埋箱變預制式地坑主要技術參數

　　1、地坑采用板厚≥6mm 的鋼板沖壓成型。

　　2、預制式地坑采用整體熱鍍鋅處理。

　　3、地坑蓋采用水泥預制板，并設有可打開的檢修孔。


　　景觀式地埋箱變高壓開關設備主要技術參數

　　1、額定電壓：12kV

　　2、額定頻率：50H

　　3、額定電流：630A

　　4、額定短時耐受電流：20kA/2s

　　5、額定峰值耐受電流：50kA

　　6、額定短路關合電流：50kA

　　7、額定工頻耐受電壓(相對地/斷口)：42/48kV(1min)

　　8、額定沖擊耐受電壓(相對地/斷口)：75/85kV

　　9、防護等級：IP34


　　景觀式地埋箱變低壓開關設備主要技術參數

　　1、額定電壓：400V

　　2、額定頻率：50H

　　3、主回路額定電流：100A～2000A

　　4、額定短時耐受電流：15kA、30kA

　　5、額定峰值耐受電流：30kA、63kA

　　6、防護等級：IP34


　　景觀式地埋箱變地下式組合變壓器

　　箱體采用不銹鋼制作、全密封，防護等級達 IP68，可浸入水中運行;

　　高低壓進出線采用防水全密封、全絕緣、全屏蔽的接線方式，運行更加安全;

　　采用環烷基變壓器油，確保具有良好的散熱能力;

　　采用非晶合金鐵心，節能效果顯著;

　　絕緣耐熱等級高，環保;

　　后備及插入式熔斷器，給予變壓器更安全的保護;

　　負荷開關具有二、三、四位置形式，適用于多種供電系統。

　　景觀式地埋箱變預制式地坑基礎

　　地坑基礎：可采用 6mm 以上鋼板預壓成型，全密封結構，確保地表水及其它雜物不能進入地坑內;

　　也可采用預制式鋼筋混凝土結構，采用先進的防水技術處理，確?；A(chǔ)不滲漏。

　　地坑底部設置有集水池，并安裝有受自動排水系統控制的潛水泵;

　　地坑內安裝有高低壓電纜安裝支架，方便電纜安裝固定;

　　地坑內安裝有防水照明燈，方便檢修;

　　基礎頂蓋設有可打開的檢修孔。

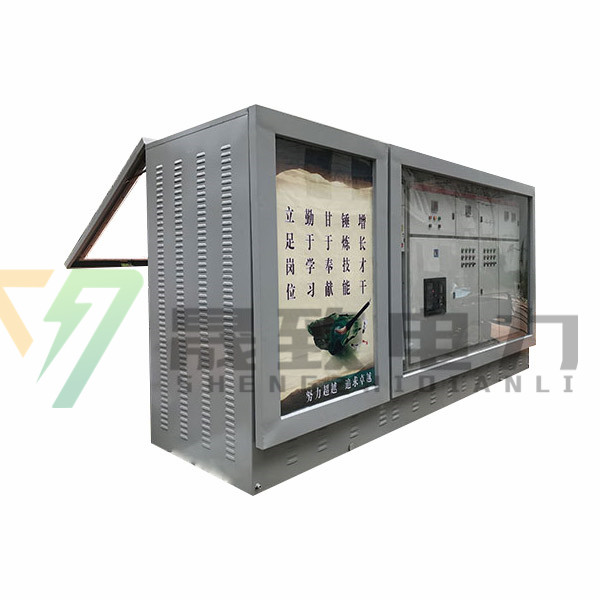

　　景觀式地埋箱變廣告燈箱式的戶外開關設備

　　開關設備的保護外殼采用廣告燈箱式結構，燈箱外殼的兩門可全角度打開，并有氣彈簧支撐定位，便于開關設備的操作和維護;

　　燈箱設有隔熱層，具有良好的隔熱作用;

　　燈箱外殼的兩面為廣告板，采用體積小、光源均勻的 LED 發光元件;

　　廣告燈箱與開關設備的門鎖獨立設置，燈箱維護不影響開關設備運行;

　　燈箱外殼設有聲光報警裝置，受到外界破壞，可發出報警信號;

　　開關設備采用雙層門結構，防護等級達到 IP34，第二層為儀表門，確保燈箱式外殼被破壞以后，低壓柜仍然達到一個完整獨立的戶外低壓產品的保護水平;

　　隱藏在燈箱外殼中的風機可以自動對地坑基礎內進行排風和送風來降低溫度。

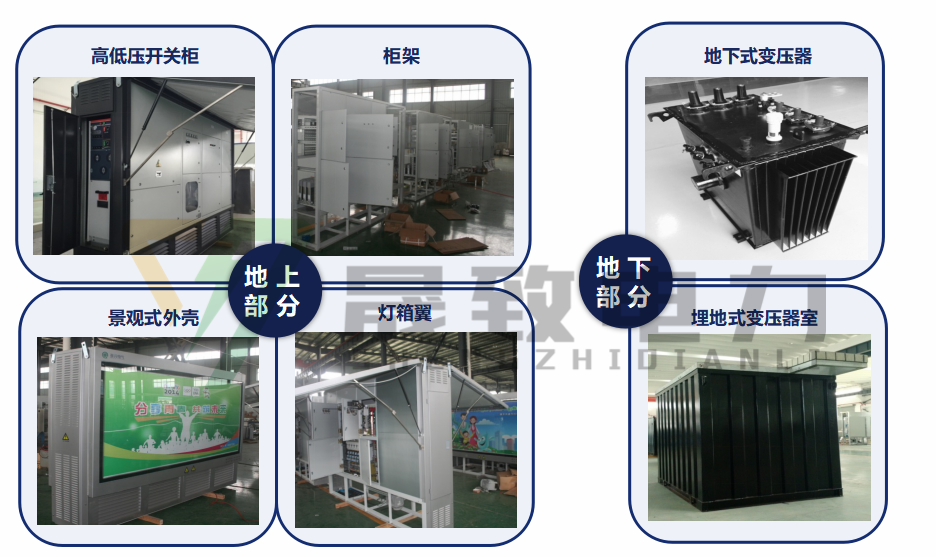

　景觀式地埋箱變就是為了滿足上述領域的要求而設計開發的全新的一種電力成套設備。地埋式箱變主要由地埋式變壓器和廣告燈箱式的戶外開關設備組成。地埋式變壓器是由變壓器、高壓負荷開關、熔斷器等組合在一起的一種新型的緊湊型的變電設備，它安裝在地坑中，不占用地表空間，而且能在一段時間內浸沒在水中運行。廣告燈箱式的戶外開關設備為集廣告牌及戶外開關設備與一體的混合結構，安裝在地面。箱體內部為戶外高低壓配電柜，兩側為廣告燈箱，具有極佳的視覺效果。
